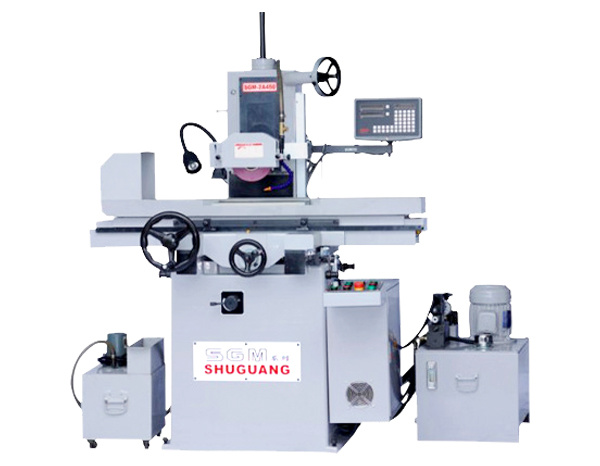

SGM-3A450
产品类别：SGM系列精密平面磨床
关键词：前后马达、左右液压驱动、上下快速
发布时间：2021-03-22
邮箱：shuguang@szsg.com
联系电话：86-0755-89916116
产品运用行业：半导体行业、电子接插件行业、陶瓷行业、钨钢行业、精密及高精密零件加工行业、精密模具行业等
所属分类：
关键词：
产品描述
机器规格
SPECIFICATIONS
| 项目ITEM | 规格 SPEC | 机型 SGM-3A450 | |
| 主要规格 | 工作室尺寸 | 150×450mm | |
| 最大研磨长度 | 465mm | ||
| 最大研磨宽度 | 175mm | ||
| 主轴中心至工作室面距离 | 400mm | ||
| 标准磁盘尺寸 | 150×400mm | ||
| 左右进给 | 手动行程 | 520mm | |
| 油压行程 | 500mm | ||
| 工作室速度 | 0.5-25m/min | ||
| 前后进给 | 快速进给 | 1200mm/min | |
| 自动进给 | 0.05-8mm | ||
| 手轮每旋转一圈 | 5mm | ||
| 手轮每格 | 0.02mm | ||
| 升降进给 | 手轮每旋转一圈 | 1mm | |
| 手轮每格 | 0.005mm/0.001mm | ||
| 砂轮 | 砂轮尺寸 | Φ180×13×Φ31.7 | |
| 主轴转速50HZ/60HZ | 3000/3600rpm | ||
| 马达 | 主轴马达 | 1.5HP | |
| 前后马达 | 40w | ||
| 上下马达 |
3A/60w AD/400w伺服 |
||
| 油压马达 | 1HP | ||
| 吸尘马达 | 1/2HP | ||
| 水泵马达 | 1/8HP | ||
| 体积 | 长*宽*高（mm） | 1800×1214×2040 | |
| 重量 | 净重 | 1250kg | |
|
标准型：工作台齿轮传动 B：工作台铜丝传动 S：内置式吸尘 1A：左右油压驱动 2A：前后马达、左右液压驱动 3A：2A+上下快速 AD：2A+上下伺服（三轴全自动） |
|||
| 标准附件 | |||
| 砂轮法兰 | 1套 | 工具箱及工具 | 1套 |
| 砂轮拆卸器 | 1支 | 水平调整螺丝及垫块 | 1套 |
| 砂轮Y型扳手 | 1套 | 砂轮Φ180×13×Φ31.7mm | 1套 |
| 平衡棒 | 1支 | 使用说明书及另件表 | 各1份 |
| 特殊附件 | |||
| 光学尺 | 圆弧修整器 | 角度修整器 | 精密平口钳 |
| 砂轮平衡架 | 纸袋式滤清机 | 自动平衡砂轮整轮器 | 法兰 |
| 平行整轮器 | |||
3A：2A+上下快速
